K様のフォークカット作業の様子
- 塗装剥離
- カットする部分の塗装を全て剥離します
- こんな感じです

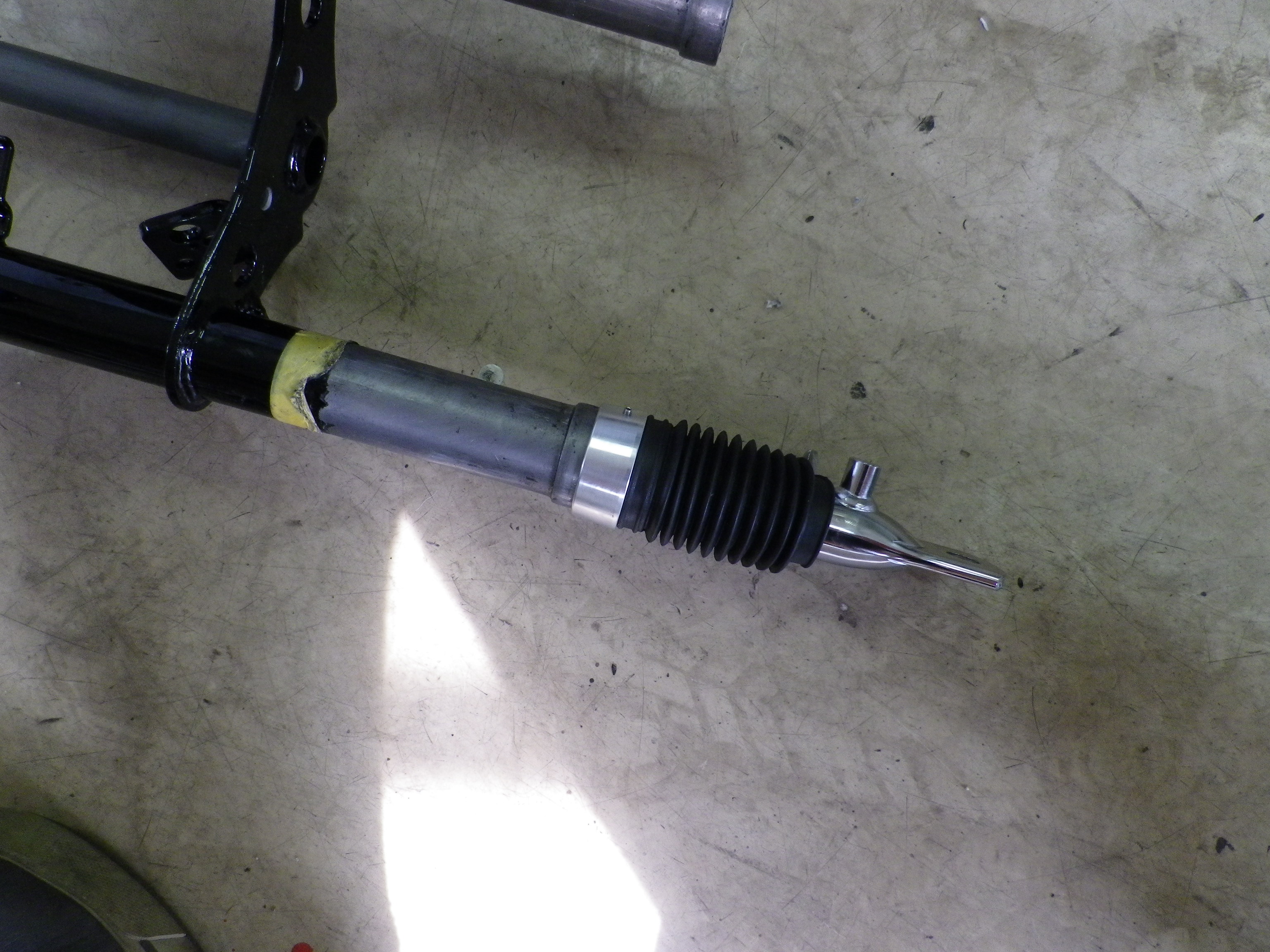

- インナーをちょっと挿してみました
- ノーマルのままでは写真のようにゴムブーツが潰れてしまいます
- 今回は４ｃｍカットしました
- デイトナの４ｃｍショートインナーを装着するのでこれぐらいですかね

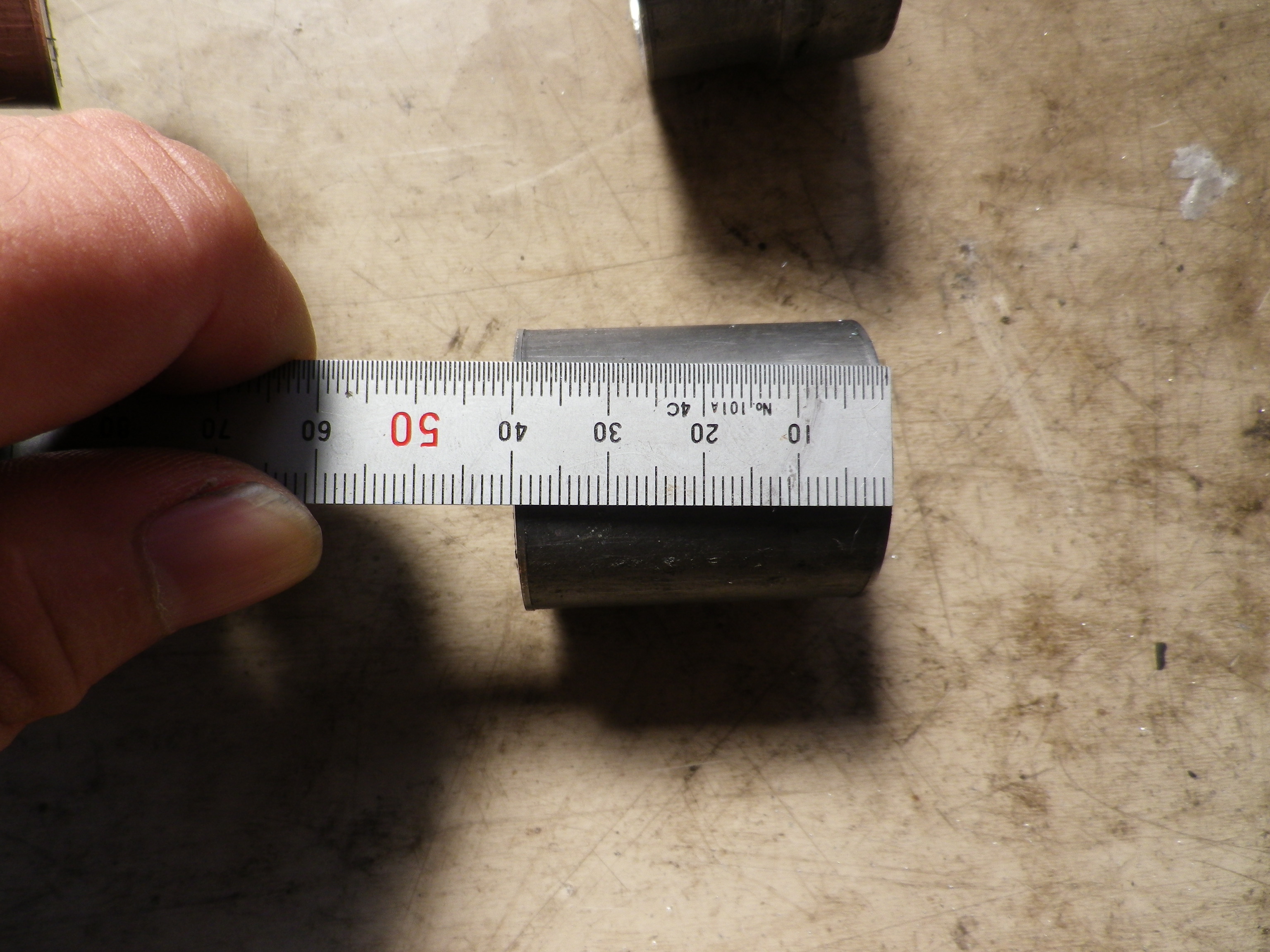

- ４ｃｍですね！

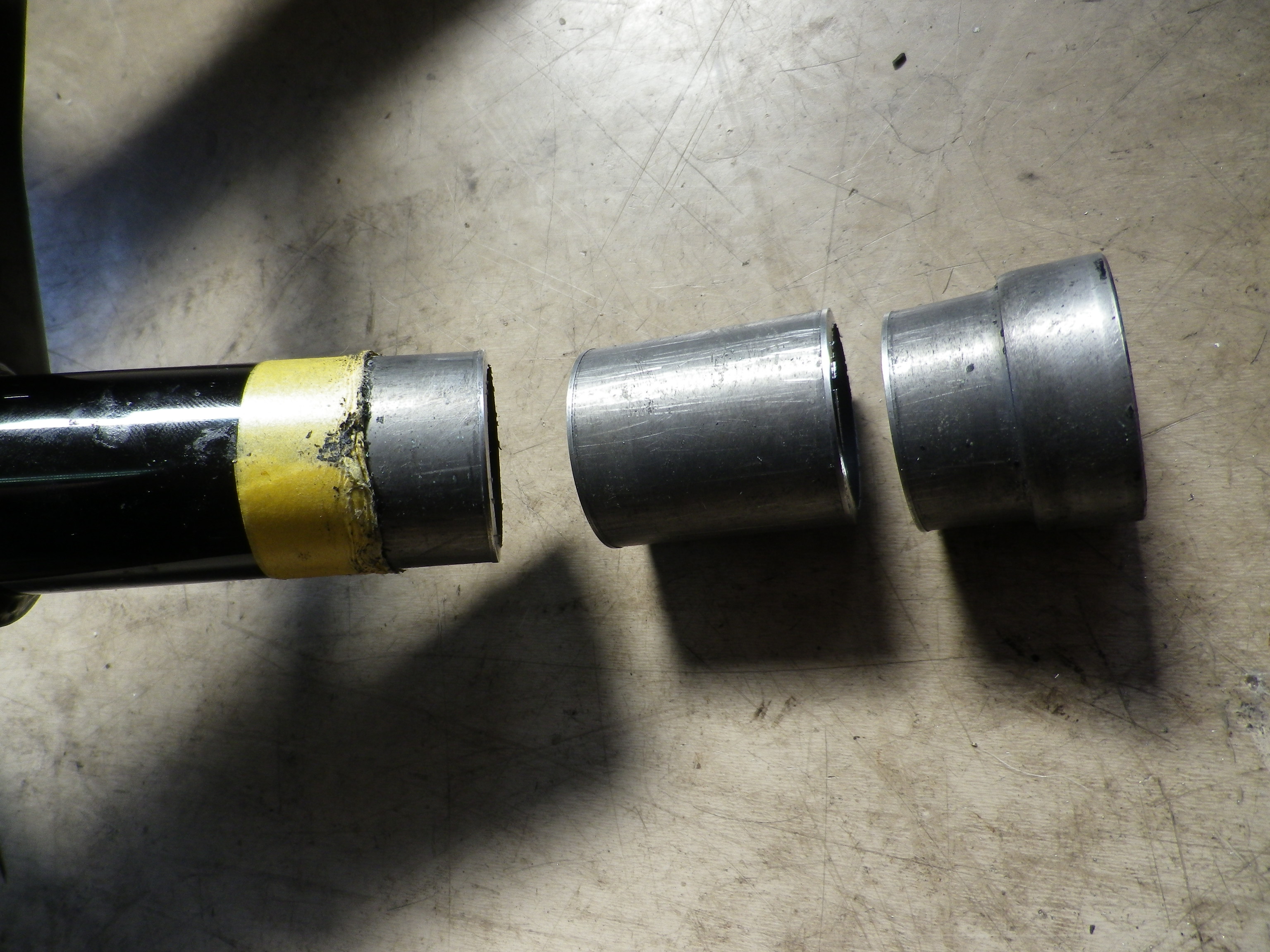

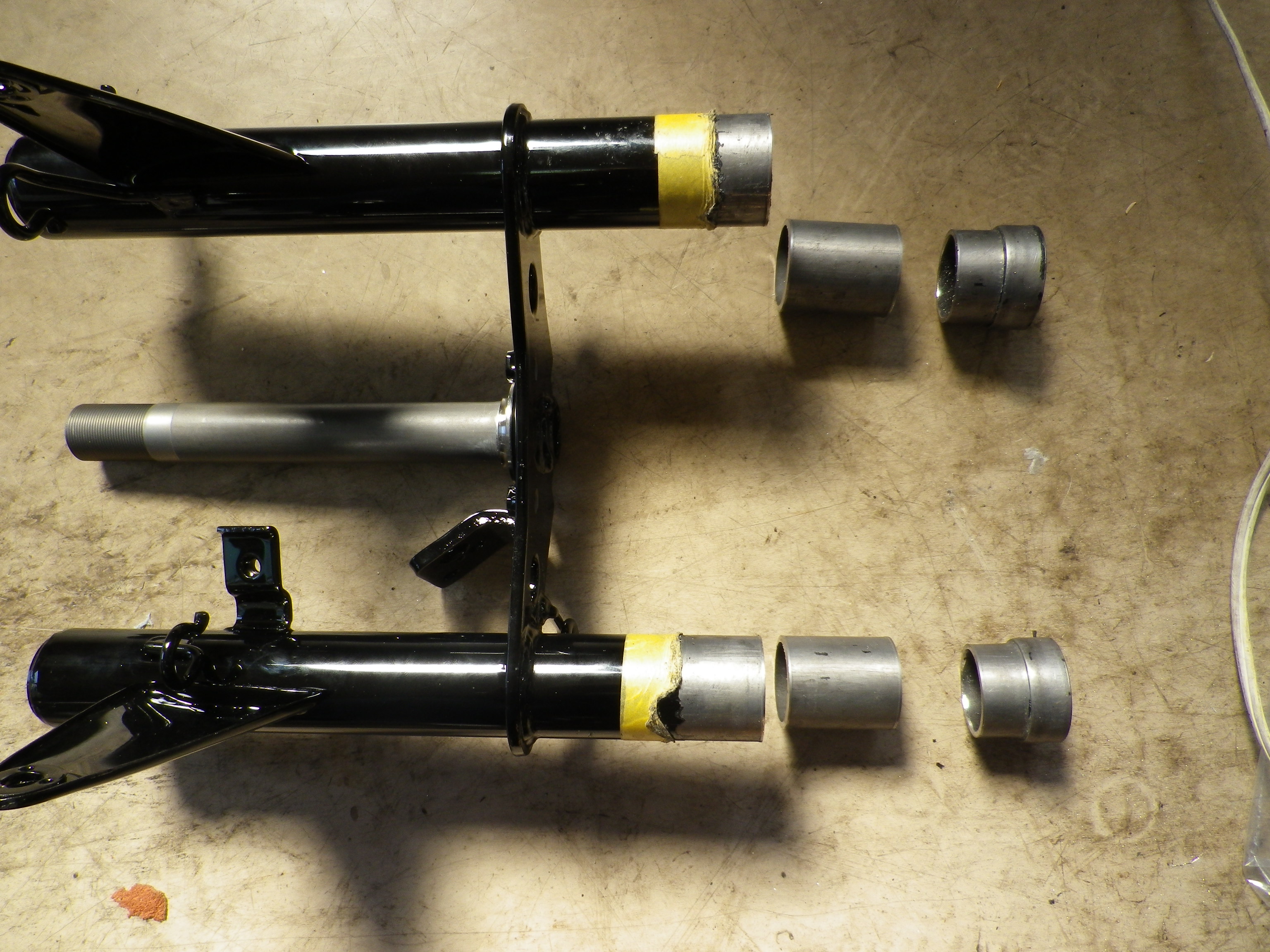

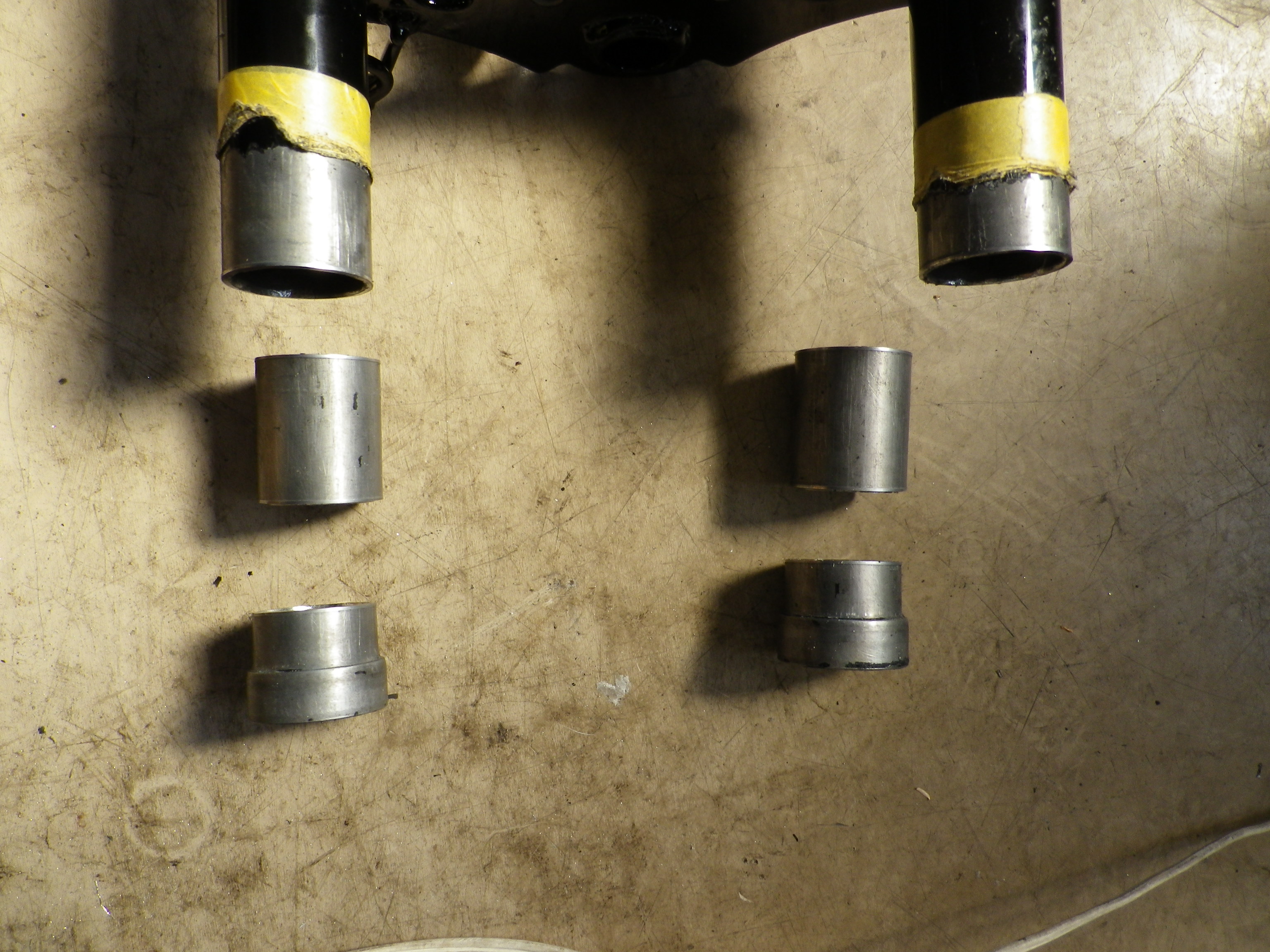

- 左右ともピッタリ合わせて切断
- 真中の筒の部分は使いません

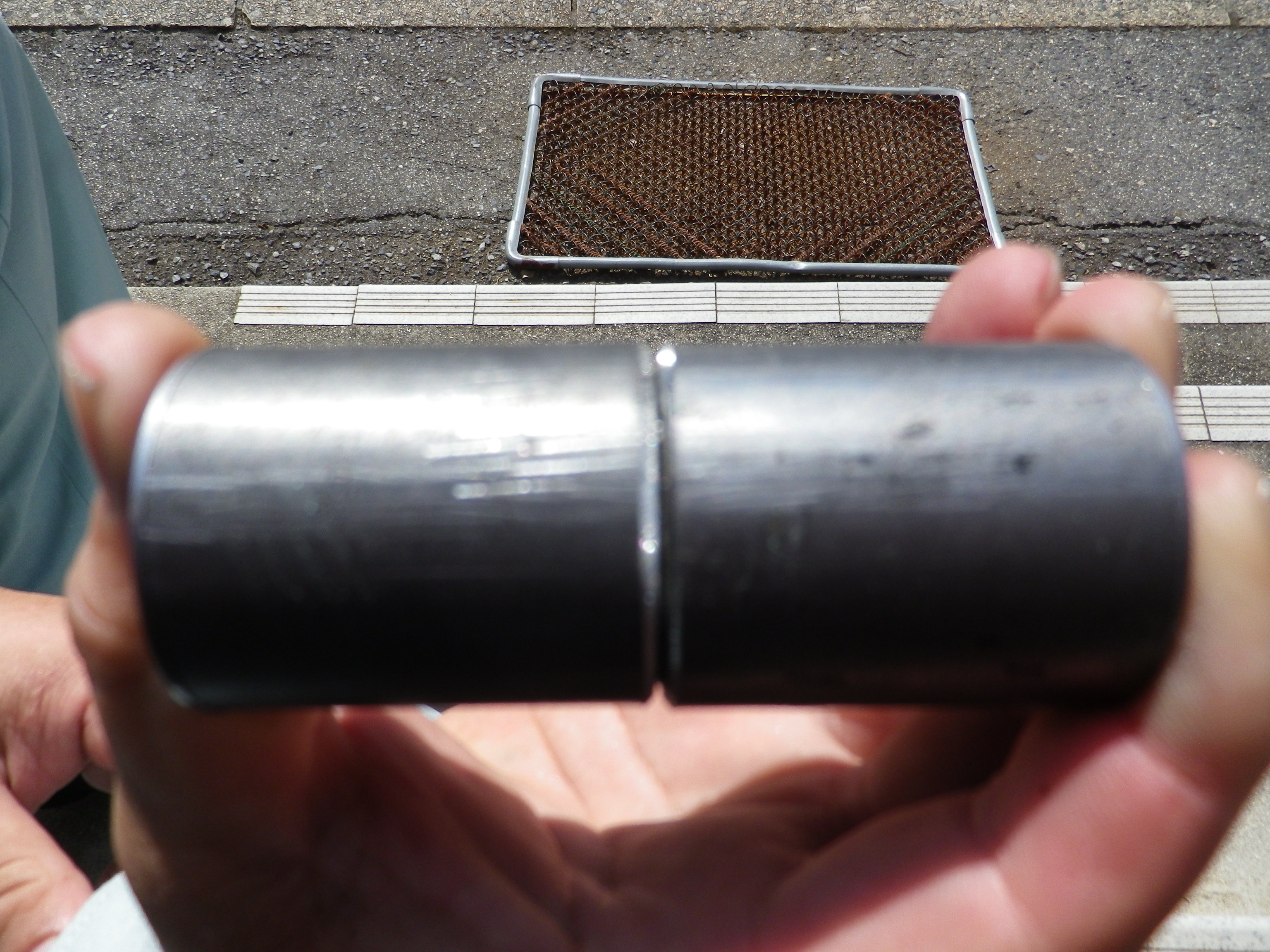

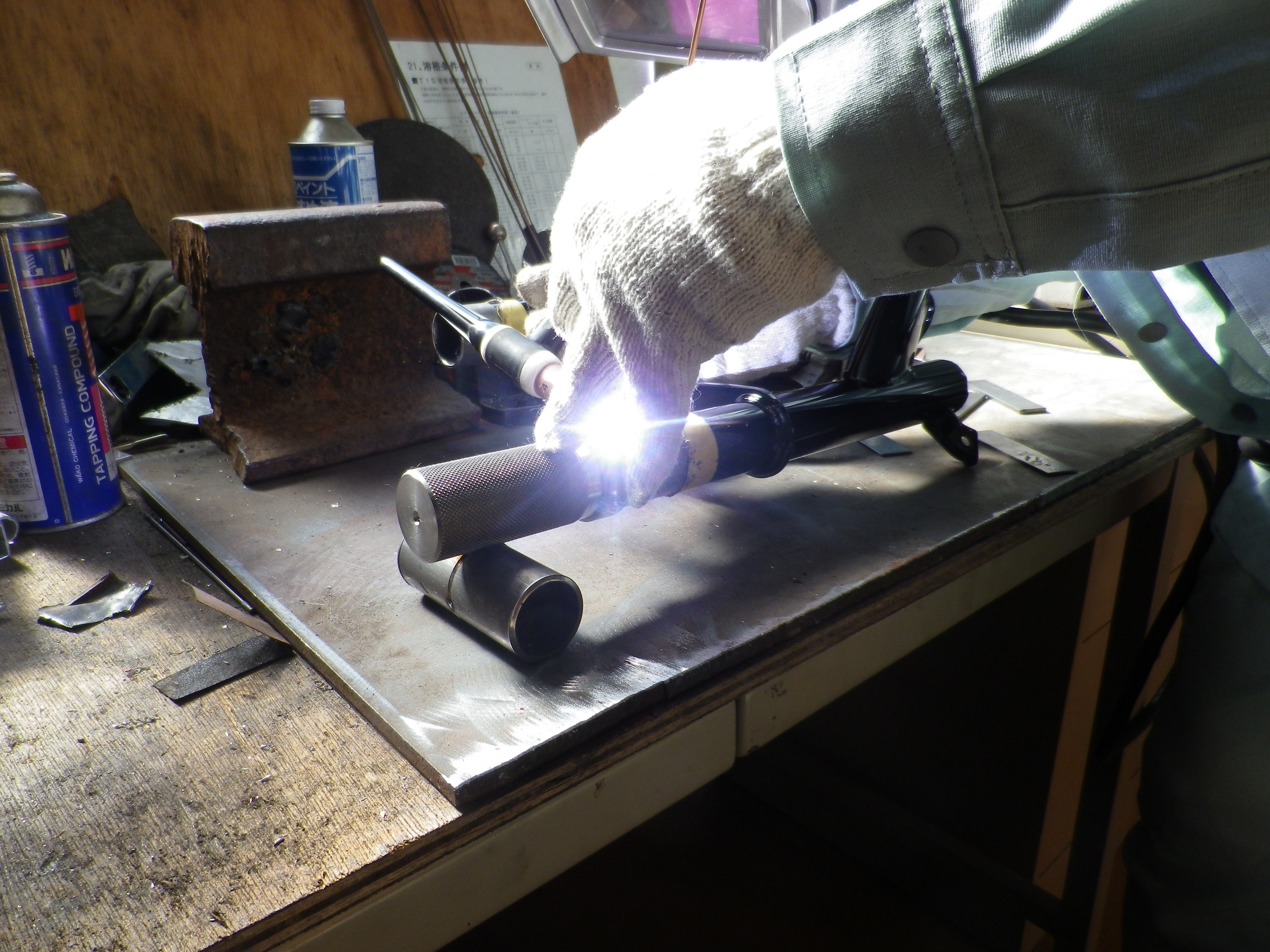

- 捨てる筒の部分で溶接の電圧調整します

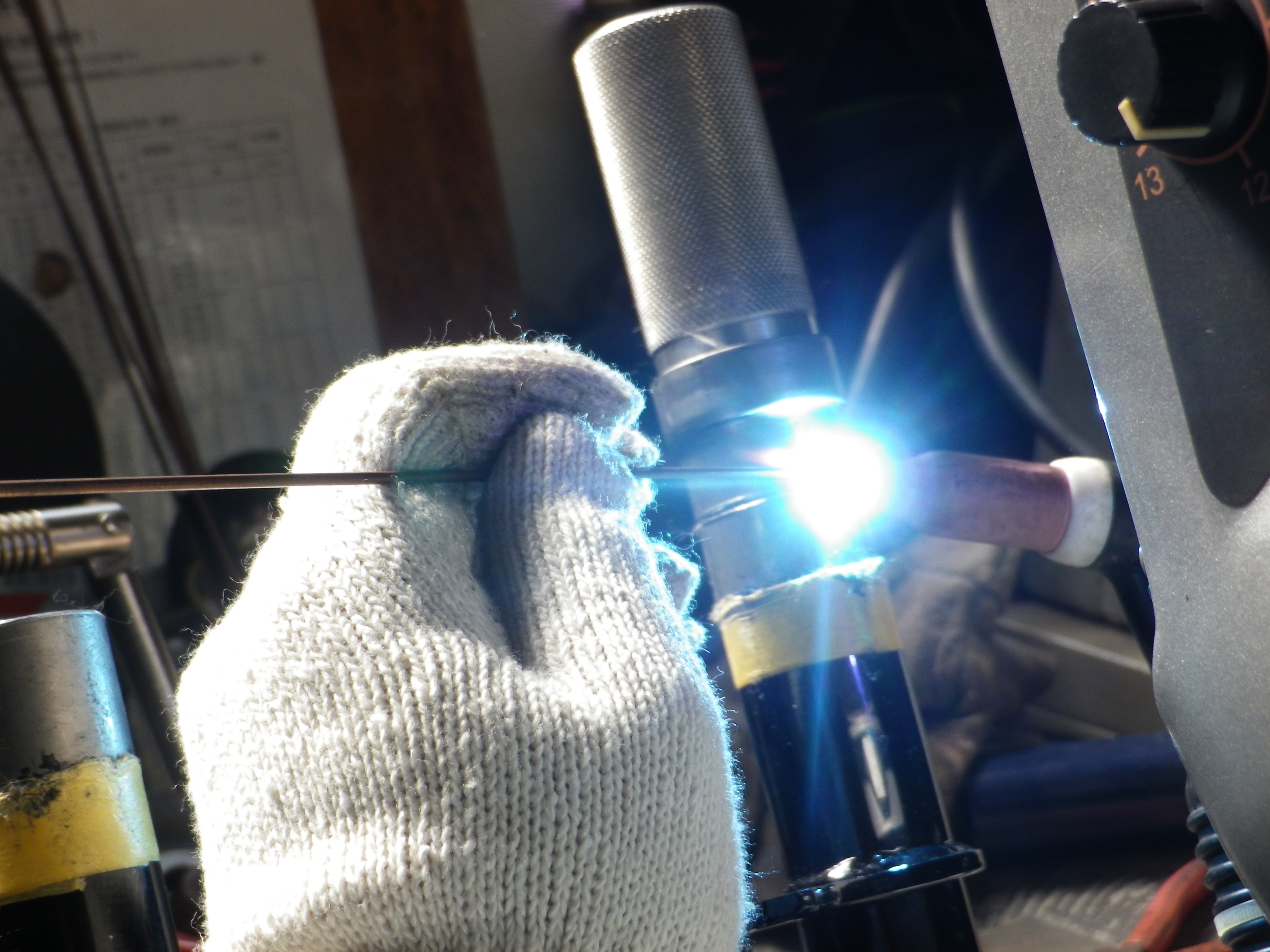

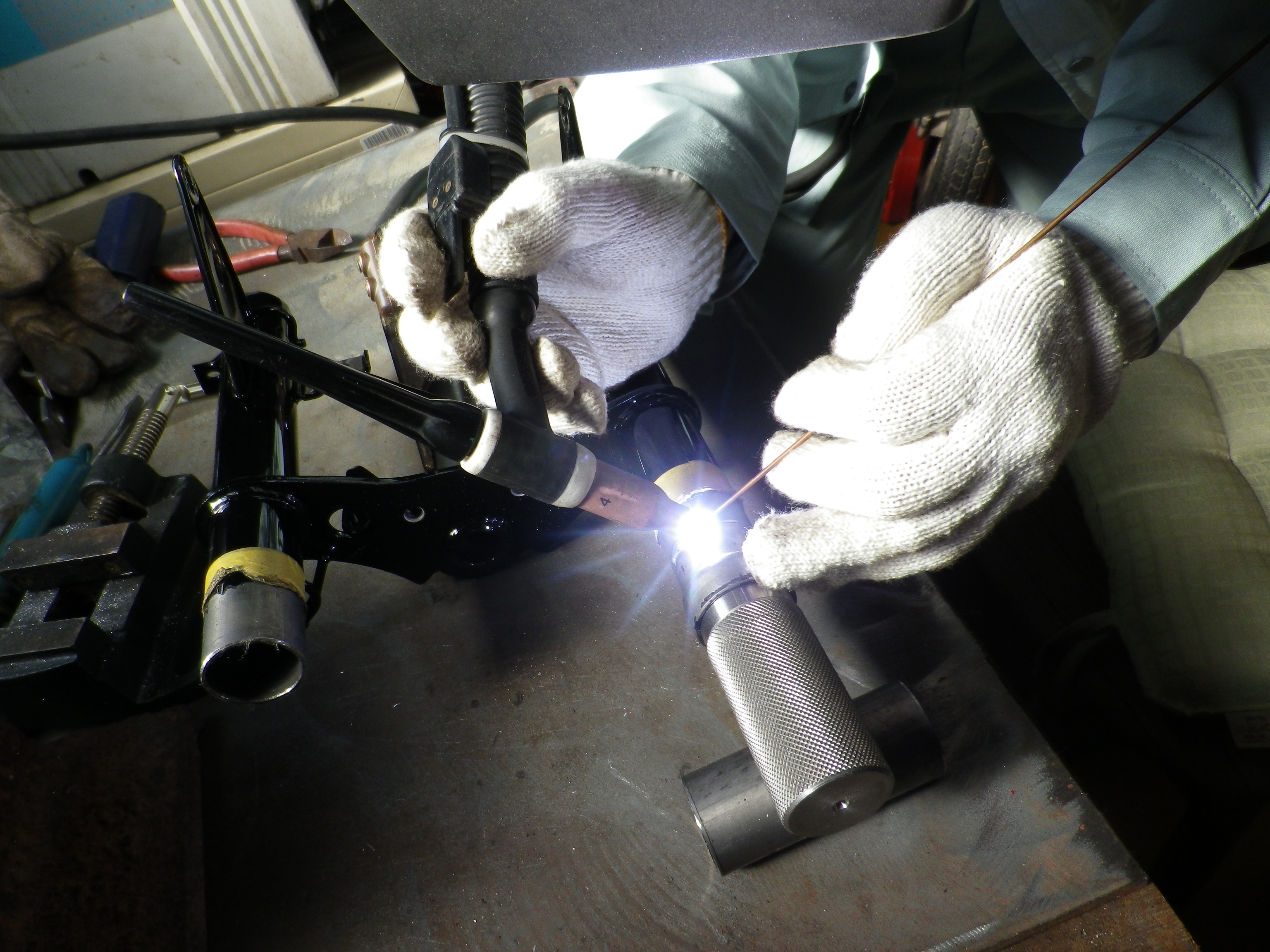

- 溶接してます
- 丸い筒状の溶接は難しいです
- フォークに治具を入れて位置がズレないようにしています

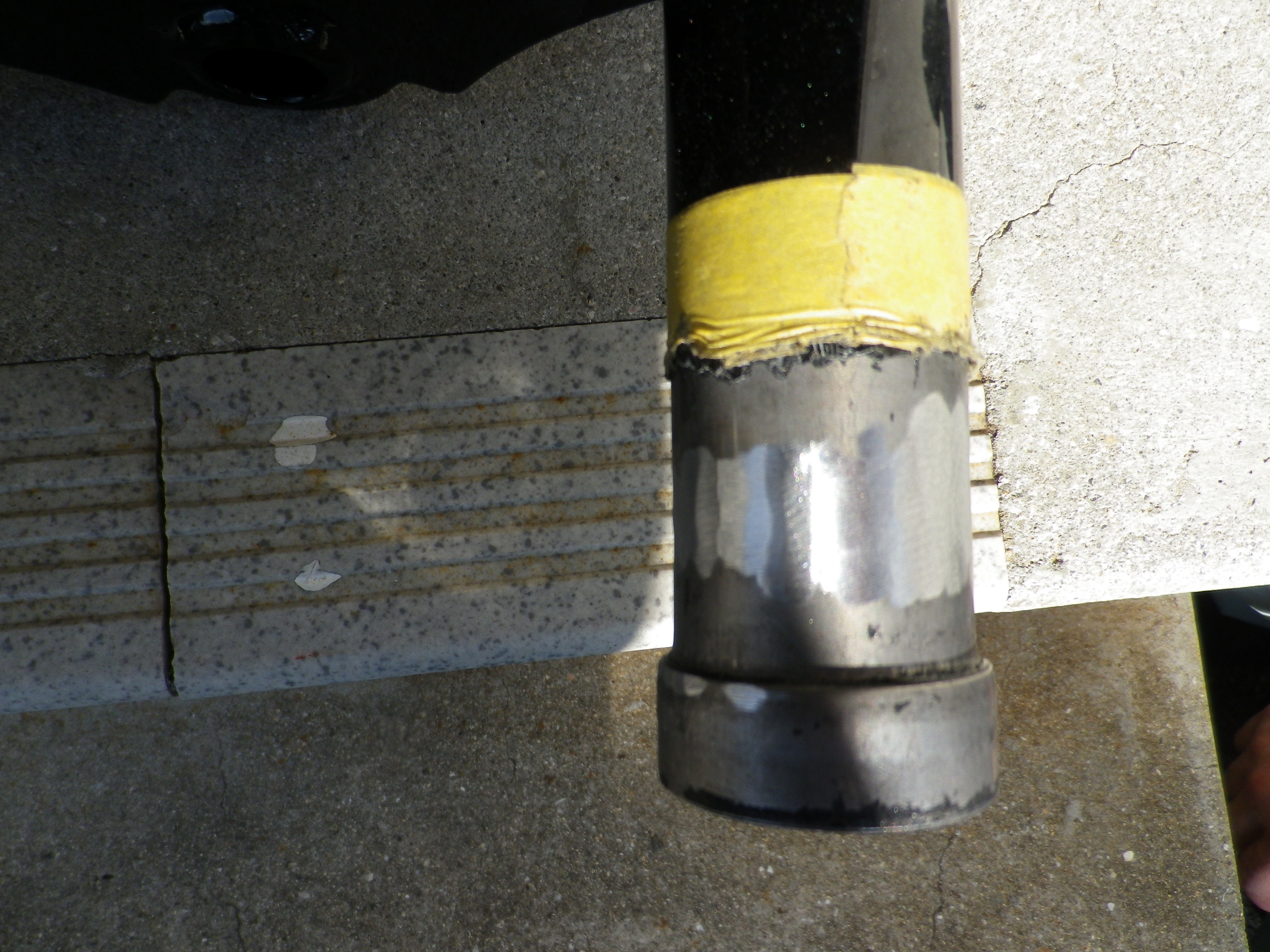

- 溶接後、ビード部分を削り落として形を整えます

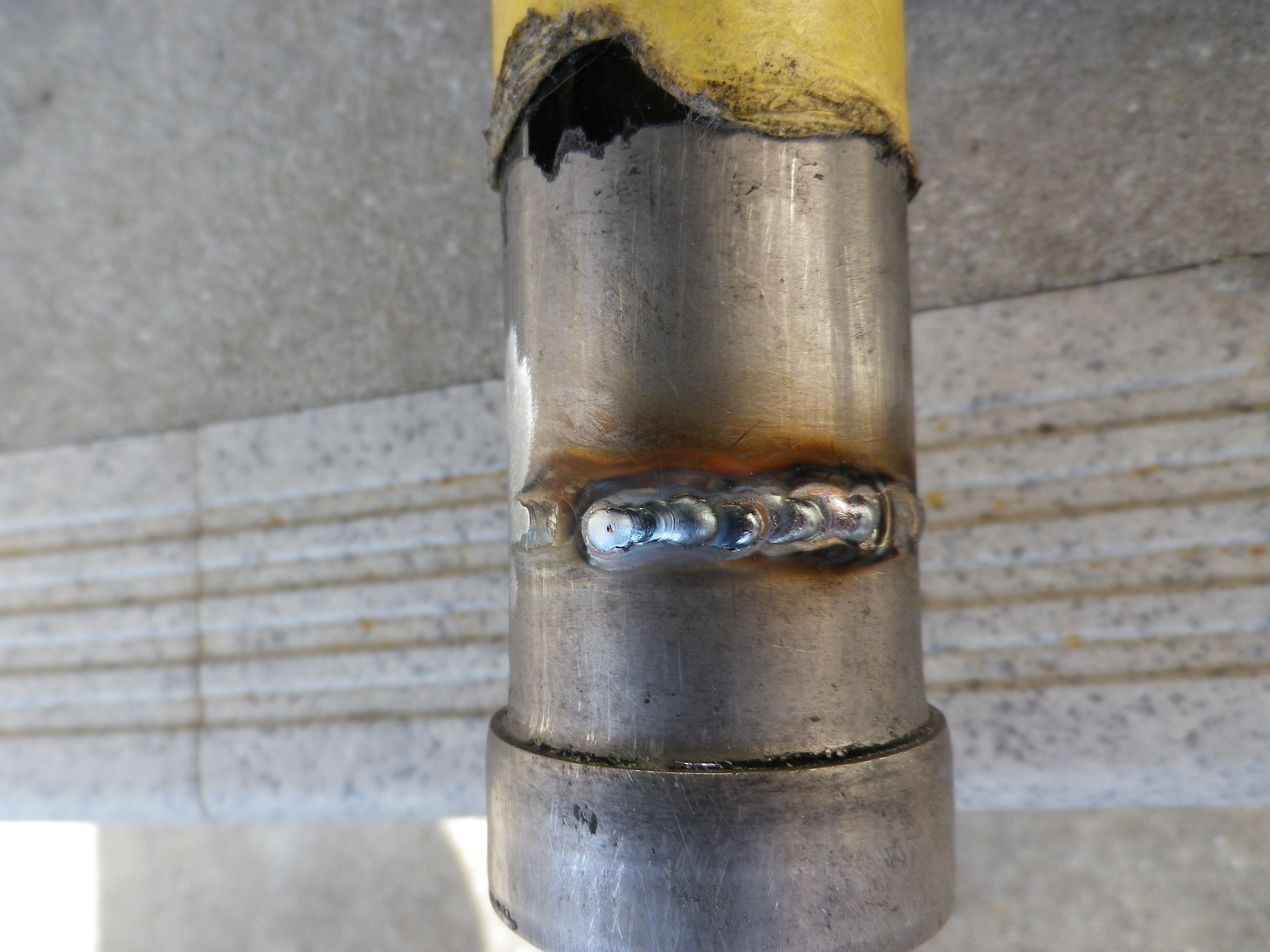

- これは溶接してすぐの写真です、溶接ビードはこんな感じです
- 巣ができないように溶接しなければいけません

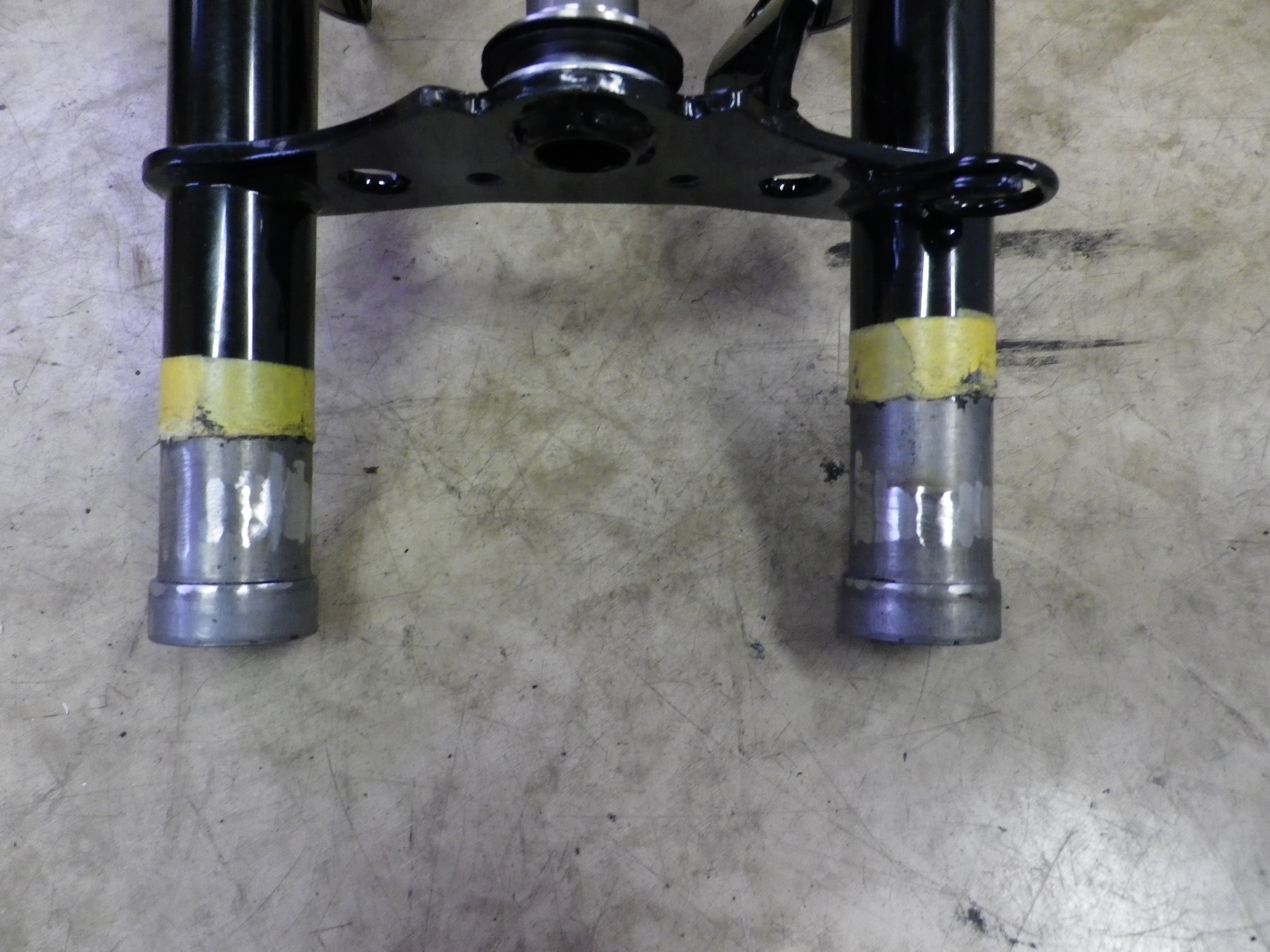

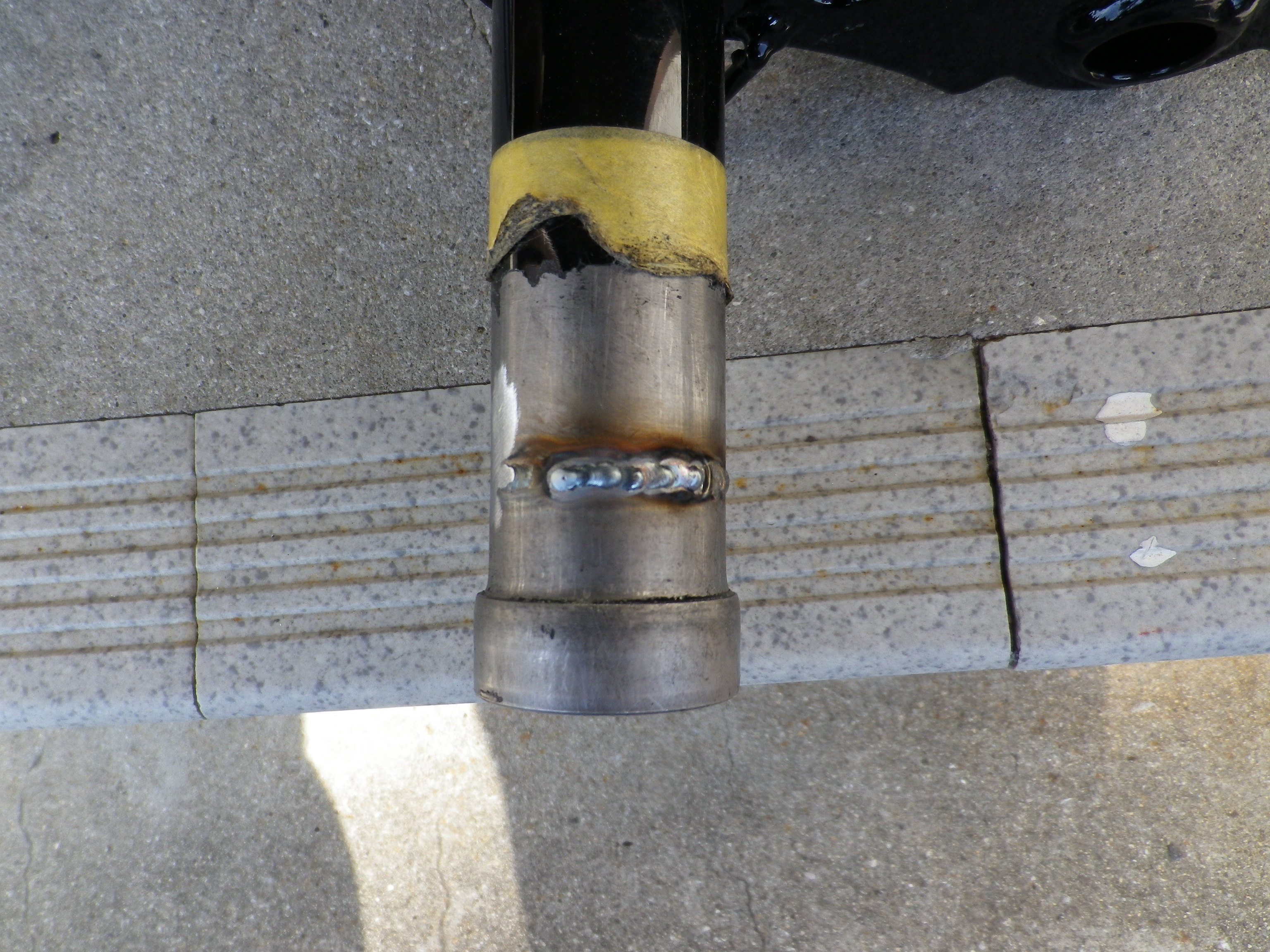

- 両方を溶接して完成
- これで４ｃｍショートのフォークアウターの出来上がりです
